位错 · 平移之错
某一排原子相对相邻排平移错动一段距离，错动由 Burgers 矢量 b 描述。应力场随距离较快衰减，是教科书级的百年经典缺陷。
DISCLINATION RESEARCH · 研究可视化
晶体里被扭转的
60°，如何利用？
从新型缺陷向错（Disclination）的基础理论，到黑龙江寒区农机触土部件的抗低温脆断设计，本页展示一条贯穿 理论 → 工具 → 材料 → 工程 的研究链条。
为跨领域读者准备的五模块图解导览 · 内容依据研究报告全文整理
↓向下滚动，跟随温度计一路"降温"
MODULE 1 · 基本认识10 °C
向错：被忽视百年的旋转型晶体缺陷
金属能塑性成形、加工硬化、低温脆化，微观根源几乎都在晶体缺陷。1907 年 Volterra 同时提出两类线缺陷——位错与向错；前者已成教科书经典，后者因能量过高长期被忽视，直到纳米材料时代才重新受到关注。
Burgers 矢量 b
向错 · 旋转之错
一片晶格发生整体的取向扭转，扭转角度与转轴由 Frank 矢量 ω 描述。应力场长程且随距离增长，能量极高，长期被忽视。
01
Module 1 · 基本认识10°C
向错：被忽视百年的旋转型晶体缺陷
金属能塑性成形、加工硬化、低温脆化，微观根源几乎都在晶体缺陷。1907 年 Volterra 同时提出两类线缺陷——位错与向错；前者已成教科书经典，后者因能量过高长期被忽视，直到纳米材料时代才重新受到关注。
位错 · 平移之错
某一排原子相对相邻排平移错动一段距离，错动由 Burgers 矢量 b 描述。应力场随距离较快衰减，是教科书级的百年经典缺陷。
向错 · 旋转之错
一片晶格发生整体的取向扭转，扭转角度与转轴由 Frank 矢量 ω 描述。应力场长程且随距离增长，能量极高，长期被忽视。
两类基本线缺陷的对比：位错破坏平移对称性（错动距离 b），向错破坏旋转对称性（扭转角度 ω）。中文文献中向错亦译作"旋错"。
| 对比项 | 位错 Dislocation | 向错 Disclination |
|---|---|---|
| 破坏的对称性 | 平移对称性 | 旋转对称性 |
| 特征量 | Burgers 矢量 b（错动的距离与方向） | Frank 矢量 ω（扭转的角度与转轴） |
| 几何图像 | 一排原子平移错动一段距离 | 一片晶格发生取向扭转 |
| 主要类型 | 刃位错、螺位错 | 楔形向错、扭型向错 |
| 应力场特点 | 随距离较快衰减 | 长程，随距离增长，能量极高 |
| 研究成熟度 | 百年经典，教科书内容 | 相对新型，近年快速发展 |
用一张圆纸片理解向错
楔形向错的几何本质可以用 Volterra 割补操作直观建立：把一张圆纸片沿半径剪开到圆心，移除一个 60° 的扇形再粘合，纸片会翘成锥面——锥顶就是一个正向错；反之插入一个 60° 扇形，纸片会皱成马鞍面——对应负向错。
被强制闭合的晶格让周围材料承受长程弹性应变（针对沿 z 轴无限长直向错，应力随距离不衰减反而增长），这正是向错能量极高、难以孤立存在的原因。
Volterra 割补操作
① 取一圆盘，沿半径切开至圆心，标记要移除的 60° 楔块
② 移除楔块后，围绕圆心只剩 300° 材料
③ 圆盘无法保持平整：翘起成锥面，360° 被压缩为 300°
交互演示：点击按钮切换"移除/插入 60° 楔块"，观察圆盘如何变成锥面（正向错）或马鞍面（负向错）。
原子尺度的对应：石墨烯六角蜂窝中，5 近邻原子 = 正向错，7 近邻原子 = 负向错；一个 5-7 原子对恰好构成一个位错——"向错偶极子 = 位错"。
向错在金属中的三类存在位置
在铝合金等金属中，向错不出现在完美晶格内部，而是以部分向错的自屏蔽形式（偶极子、四极子、环）聚集于三类位置：
终止位错墙边缘
中途“截止”的位错墙，其端头即部分向错偶极子
晶界三叉结
三条晶界交汇处，旋转失配天然集中
晶界本身
向错偶极子改变晶界局部取向差
2002 年 Murayama 等在 Science 上报道了纳米晶铁中向错偶极子的原子级直接观察，证实这类缺陷真实存在于金属中。
向错对力学性能的三重作用
应变硬化的重要来源
金属变形时产生阻碍进一步变形的背应力。对 6061 铝合金的最新研究：大应变下向错贡献约 65% 的背应力，超过位错成为主导。
晶粒细化的关键机制
部分向错的形成与运动把粗晶逐步切分为细小亚晶；向错四极子可在低至 10 K 的极低温下驱动新晶粒形核。
提高断裂韧性
晶界上向错偶极子的应力场可屏蔽裂纹尖端的应力集中，提高纳米结构金属的抗断裂能力。
为什么低温场景尤其重要？
温度越低，位错运动越困难，金属的塑性变形与硬化越依赖向错这类旋转型缺陷。理解和利用向错，正在成为评价与改善金属低温性能的新途径——这正是本研究的出发点。
02
Module 2 · 博士研究 · 已发表0°C
两个向错之间的“力”，如何计算？
位错间作用力有著名的 Peach–Koehler 公式；向错间作用力由 Mathisson–Papapetrou（M–P）力描述，但原始 M-P 公式受“非局部弹性均匀性”假设限制。博士研究用“刃位错列等效”思路，构建了适用于一般应力场的更广义 M-P 力公式，并用能量法独立验证。
两向错连线与 x 轴的夹角 θ123°
两向错间距 d71 Å
角度是主导因素：F 随 θ 在 0°-45° 单调增大、45°-135° 单调减小、135°-180° 再增大；θ = 0°、90°、180°（沿 x、y 轴共线）时 F = 0，偶极子达到平衡。
距离影响可忽略：拖动距离滑块，力值几乎不变（30–90 Å 内应力仅有 MPa 量级的微小变化，相对 84.5 N/m 的特征值可忽略）。
当前参数：θ = 123°，d = 71 Å → F ≈ -77.2 N/m
主图示 · 交互演示：拖动滑块改变夹角 θ 与间距 d，观察运动向错所受 M-P 力的变化——角度是平衡状态的主导因素，距离的影响可忽略（依据论文结论定性绘制）。
方法路线
1
把一个楔形向错表示为一列刃位错
建立 Frank 矢量 ω 与等效 Burgers 矢量 b* 的关系
2
类比 Peach-Koehler 公式
结合无限大各向同性体中楔形向错的一般应力场
3
得到广义 M-P 力公式
应力场不再受非局部弹性均匀性假设限制
4
能量微分方程独立验证
两种方法的 M-P 力几乎完全重合
Published · Acta Mechanica Sinica
C. Yuan, X.-W. Lei, T. Fujii, K. Shizawa.
Mathisson–Papapetrou force on wedge disclinations.
Acta Mech. Sin. 42, 424637 (2026) · DOI: 10.1007/s10409-024-24637-x
局限与动因：博士阶段的对象是沿 z 轴无限长的理想直向错，问题被限制在二维平面内。真实材料中的向错线是有限长度、任意空间取向的——这正是模块三的出发点。
①
共线更易平衡
单个楔形向错的应力场沿 x、y 轴方向恒为零，因此正负向错沿坐标轴共线排列时相互作用力为零——偶极子在这两个方向上最容易平衡。
②
角度主导，距离次要
M-P 力随两向错连线夹角单调变化，而改变间距时力值几乎不变（沿 x 轴恒 ±84.5 N/m）——平衡状态由角度主导，距离影响可忽略。
③
曲线运动可用直线近似
应力场沿任意方向快速收敛为常数，半圆运动的 M-P 力与直线运动完全一致，为复杂运动路径提供了简化途径。
④
原子尺度的机理解释
正负向错共线时原子行取向变化完全抵消、储存能量显著减小；共线偶极子表现出与一个刃位错等价的性质，从原子层面印证经典结论。
03
Module 3 · 进行中−10°C
从二维平面走向真实的三维世界
真实晶体中的向错线是有限长度、任意空间取向的线段，出现在终止位错墙边缘、晶界三叉结等位置。参照位错理论中 deWit → Devincre 的成熟路线，本模块推导了有限长向错线段的三维应力场闭式解，并规划了相互作用力公式与原子模拟验证。
博士阶段假设向错线沿 z 轴无限延伸、两线严格平行，问题退化为平面内两个点的相互作用——但无限长假设无法描述真实材料中向错线的端点效应。
六阶段推导
已完成1
从 deWit 离散缺陷线公式建立应力核（校核原文前因子）
2
有限直线段的几何参数化（端点 A → B）
3
等效 Burgers 矢量的常量一线性分解
4
建立全部基本原函数（R, 1/R, ln 型积分）
5
三部分被积函数分别积分并逐一验证
6
端点取差 → 显式端点差公式
最终公式是完全显式的端点差公式：计算一条线段的应力只需两次端点函数求值。这一结构与三维离散位错动力学的标准工具（Devincre 公式）类似，适合扩展到大规模缺陷网络计算。
交互演示：切换二维（无限长直线）与三维（有限长任意取向线段）视角，理解研究推广的几何含义。
研究现状一览
有限长向错线段三维应力场公式
已完成以 deWit (1973) 式 6.13 为起点，经六阶段推导得到显式端点差公式，含原文前因子校核
应力场公式程序化
已完成可计算任意取向线段在空间任一场点的全部应力分量，无需数值积分
三维向错间相互作用力公式及程序
拟开展将广义 M-P 力公式与有限线段三维应力场结合，推广到任意相对取向的三维构型
LAMMPS 模拟金属中向错的存在形式
拟开展模拟铝等金属中向错的形成与演化，提取几何结构并与理论计算闭环对比
检验理论公式：与原子模拟相互印证
上面的应力场公式针对的是理想化的向错线段。它在真实金属中好不好用，取决于一个前提：真实金属里的向错到底长什么样（线段的位置、方向、扭转角是多少）？这个问题实验很难直接测量，但可以用分子动力学模拟回答——在计算机里搭建一块几百万个原子的铝，让它变形，向错就会像在真实材料中一样自然出现。于是可以按下面四步，对理论公式做一次严格的检验。
第一步 · 模拟
用 LAMMPS 软件搭建含晶界、三叉结的铝原子模型并施之变形，模拟中会自然形成向错。
第二步 · 提取
模拟只给出每个原子的坐标，需要用文献中已验证的场分析方法，从原子坐标中‘量出’每条向错线段的两端位置、方向和扭转角度。
第三步 · 计算
把量出的几何参数代入本模块的应力场公式与相互作用力公式，算出这条向错周围应该有怎样的应力分布。
第四步 · 对比
模拟本身也能直接统计出每个原子附近的真实应力。把公式算出的应力与模拟测得的应力放在一起对比：吻合，说明公式在真实材料中可用；不吻合，则修正理论。
这套做法有先例可循：
Sun、Taupin、Fressengeas 等已用同样的“从原子坐标提取向错”方法，在铜的晶界中定量识别出楔形向错偶极子，在镁橄榄石晶界中测得约 10° 的扭转角。此外 OVITO 软件的 DXA 算法可自动识别模拟中的位错网络，用来辅助确认向错周围的位错组态。
04
Module 4 · 材料证据-25°C
铝合金里的向错：从"看见"到"算准"
理论工具要落到具体材料。文献证据表明，向错在五系（Al-Mg）/六系（Al-Mg-Si）铝合金中真实存在、影响可测；工程经验只用"位错密度"一个参量，把"向错"作为第二缺陷参量引入，是把工艺经验升级为定量设计方法的关键一步。
向错对背应力的贡献
6061-T5 铝合金，室温拉伸至 ε = 0.16
向错背应力（持续增长，后期主导）
GND 背应力（初期快速上升后饱和）
向错在晶粒中的典型位置
TEM / EBSD 观察到的两种主要存在形式
位错墙（⊥ = 排列刃位错）从晶界伸入晶粒中途终止；终止端即为部分向错偶极子。三晶粒交汇处取向差不匹配产生三叉结向错。
26%
变形初期（ε≈0.02）
向错贡献占比
45%
变形中期（ε≈0.08）
向错贡献占比
65%
变形后期（ε≈0.16）
向错贡献占比
向错在铝合金中的存在形式
五系 Al-Mg · Cizek 2010
终止位错墙边缘的部分向错偶极子
TEM 观察证实：DDW 终止端具有向错特征，取向差角 0.1°–0.3°。
六系 Al-Mg-Si · Li et al. 2025
三叉结向错与向错偶极子群
EBSD 证实：三晶粒交汇处取向差不匹配产生向错，密度随应变持续增殖。
[1]Cizek 2010
Acta Mater
五系铝合金拉伸变形中 DDW 终止端具有向错特征
[2]Li et al. 2025
Int J Plasticity
六系铝合金向错背应力占比从 26% 增至 65%
[3]Beausir 2013
Int J Solids Struct
EBSD 方法在多种金属中检测到向错密度分布
拟开展的研究
研究一
晶粒细化机制计算与向错组态调控准则
将使用模块三的三维工具计算终止位错墙偶极子和三叉结向错的应力场、相互作用与平衡构型，回答"向错组态如何决定性能、用什么工艺得到它"。
研究二
低温向错贡献定量化与低温本构模型
将在室温至 -40°C 及以下进行低温拉伸、冲击与多级拉压试验，并配合准原位 EBSD，把向错背应力机制扩展到低温和高应变率条件，回答"低温下性能如何预测"。
与模块五的衔接：本模块的三项预期成果——向错调控工艺准则、低温本构模型、向错强化铝合金制备方案——构成模块五将向错强化铝合金应用于寒区触土部件的全部材料学输入。
05
Module 5 · 工程落地-40°C
应用：黑龙江寒区农机触土部件
触土部件指农机上直接与土壤接触的部件（犁铧、深松铲、开沟器等），是耕整地作业中受力最恶劣、损耗最快的部分。 本模块论证以向错强化五系/六系铝合金制造深松铲铲柄等结构件与中轻载触土件的可行性， 目标是同时应对低温脆断与减重两方面需求。

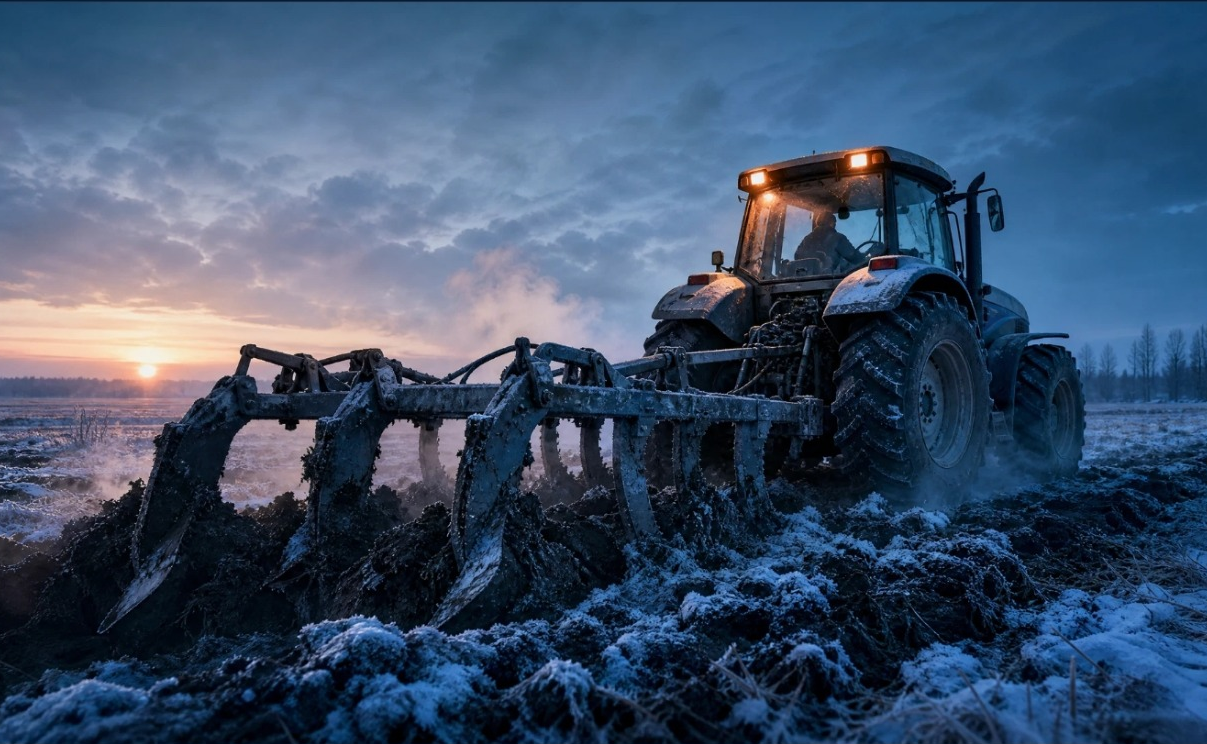

早春/晚秋的黑龙江高寒种植区：季节性冻土坚硬如石，混杂碎石，触土部件在低温下承受高应变率冲击（场景示意图）
❄️
黑土高粘附
黑龙江黑土高粘附、高摩擦阻力，犁铧'挂土'结垢导致作业阻力剧增；碎石环境带来严重磨损。
⚡
低温—高应变率耦合脆断
低温使位错运动受阻，高应变率冲击下韧脆转变温度漂移，钢制部件极易未充分塑性耗散即瞬时脆断。
🔄
研发模式滞后
'原材料改良—拓扑优化—田间试验'流程反馈周期长；深层原因是缺乏计入向错贡献的低温本构预测工具，只能田间试错。
为什么选铝合金：低温下强度与延性同步提升
五系/六系铝合金是面心立方（fcc）结构，从原理上不存在钢铁固有的韧脆转变——这正是它们被大量用于 LNG 储罐（服役温度低至 -165°C）、寒区桥梁与海洋平台的原因。
相比之下，目前国内触土部件多用 65Mn、60Si2Mn 等弹簧钢，这类体心立方钢存在韧脆转变，低温冲击下易脆断。 铝合金密度约为钢的三分之一，耐蚀性优异，也有助于应对黑土高含水环境的电化学腐蚀。
耐磨短板则由"表硬芯韧"复合结构补齐：文献指出铝合金零件失效约 80% 起源于表面摩擦磨损， 因此以表面强化涂层承担耐磨、以向错强化基体承担承载与抗冲击。

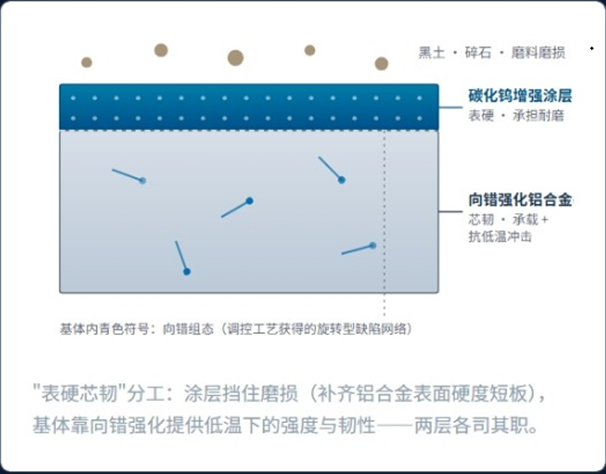

🔷 表硬芯韧复合结构剖面示意
AA 5083-H112（五系）· 20 → -165°C
Xi et al. 2024屈服强度
+8.7%
抗拉强度
+7.8%
AA 6061-T6（六系）· 20 → -165°C
Xi et al. 2024屈服强度
+12%
抗拉强度
+13.1%
AA 6061-T6（六系）· 室温 → 77 K
Jin et al. 2024屈服强度
+18%
抗拉强度
+33%
断后伸长率
+53%
AA 6061-T6（六系，疲劳）· 室温 → 108 K
Jin et al. 2024最大应力响应
+23%
疲劳寿命
+143%
全部试样在所有温度下均保持韧性断裂模式——面心立方（fcc）结构的铝合金不存在钢铁的韧脆转变， 呈现"越冷越强、越冷越韧"的反直觉特征。
多尺度数字化研发链条
传统"设计—试制—田间试验"流程反馈周期长，深层原因是现有材料模型未计入低温下主导硬化的向错贡献， 部件低温可靠性只能靠试验反复摸索。本研究的思路是建立四个环节首尾相接的分析链条——上一环节的输出作为下一环节的输入——把低温失效预测前移到设计阶段。

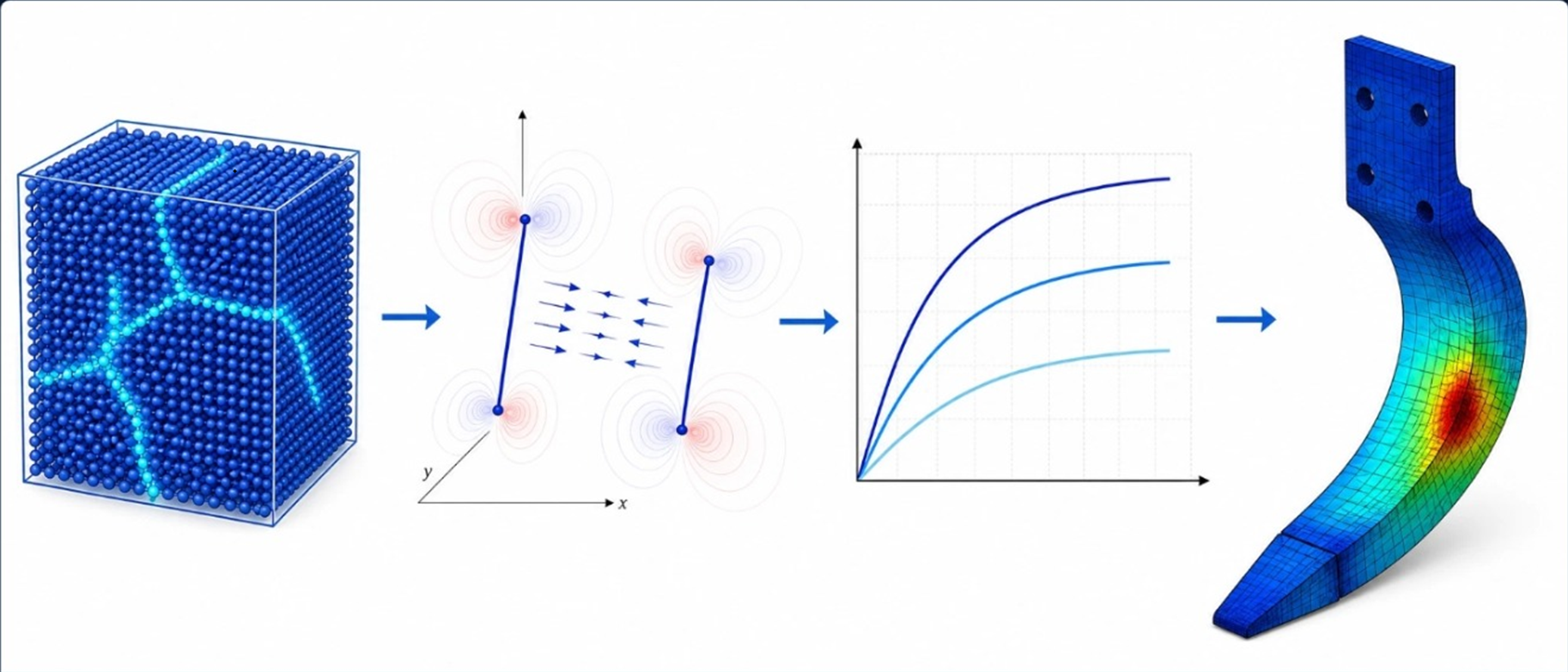

四格从左到右依次对应下方 01–04：原子模型盒（缺陷线发亮）→ 向错线段与相互作用力 → 三条温度递降的应力—应变曲线 → 铲柄应力云图（红色为危险区）
01模块三
原子模拟
LAMMPS 模拟低温变形，得到铝中真实的向错构型（原子级模型盒中发亮的缺陷线）
输出：向错的几何参数
02模块三
向错力学计算
把构型代入端点差公式与三维 M-P 力公式，算出缺陷间的应力场与相互作用（线段+力箭头）
输出：应力场与稳定性判据
03模块四
本构模型
把向错背应力写入材料的应力—应变方程，不同温度对应不同曲线（20/-20/-40°C）
输出：低温材料卡片
04模块五
部件级仿真
材料卡片装入有限元软件，对深松铲铲柄做低温冲击仿真，云图红色热点即应力集中危险区
输出：失效预测与设计修改
研究一
向错强化铝合金触土部件试制与低温性能验证
选取适宜发挥轻量化与抗低温脆断优势的部件（深松铲铲柄、开沟器、罩板等结构件与中轻载触土件）试制样件； 参照触土部件成熟的"表硬芯韧"设计理念，采用碳化钨增强涂层与向错强化基体材结合的复合结构； 在室温至 -40°C 及以下开展拉伸、冲击、疲劳与磨料磨损试验，验证向错强化效果在部件尺度上的有效性。
研究二
土槽与田间试验验证及服役性能评价
在土槽试验台上模拟黑土高粘附、含碎石与低温冻土工况，与传统 65Mn 钢部件对比磨损量、作业阻力与抗冲击性能； 选择黑龙江典型高寒种植区开展早春/晚秋低温工况田间试验，跟踪磨损演化、裂纹起源与服役寿命， 试验数据反馈模块四的本构模型与工艺准则，形成"材料—部件—服役"闭环迭代。
≈ 1/3
铝合金密度仅为钢的约三分之一，部件显著减重、降低作业能耗
-40 °C
寒区服役温度区间的低温冲击韧性与抗脆断能力验证
闭环
土槽 + 田间试验数据反馈本构模型与工艺准则
Research Chain · 完整链条
研究链条总览：理论、工具、材料、工程
模块二、三的向错力学理论与三维计算工具为模块四提供分析手段；模块四的工艺准则与低温本构为模块五提供材料输入； 模块五的试验数据又反馈验证前面各模块的理论与模型——最终落脚于寒区农机触土部件服役性能的实质提升。
10 °C
模块一
基础认识
向错 = 旋转型线缺陷
0 °C
模块二
二维力学
广义 M-P 力公式（已发表）
-10 °C
模块三
三维工具
端点差应力场公式 + 模拟闭环
-25 °C
模块四
材料认识
铝合金向错行为 + 低温本构
-40 °C
模块五
工程应用
寒区触土部件试制与田间验证
核心逻辑：温度越低，位错运动越困难，金属的塑性变形与硬化越依赖向错这类旋转型缺陷。因此， 能够定量计算向错（模块二、三），才能理解并调控铝合金的低温性能（模块四）， 进而支撑寒区触土部件的材料设计与失效预测（模块五）。
